概 述
T40型轴流通风机是由30K4型（又称03-11型）轴流通风机改进设计而成。
本风机由于修改了原30K4型风机的翼型，采用了新型圆筒形轮毂结构，因而使风机的空气效率由原来的67%提高到84%，并增强了叶根处的强度。
T40型轴流通风机可用作一般工厂、仓库、办公室、住宅通风换气或加强暖气散热之用，若将机壳去掉，则可作自由风扇，亦可在较长排气管道内间隔串联安装，以提高管道中的风压。
本系列产品按叶轮直径不同共分成十个机号，依次排列为 №2.5、3、3.5、4、5、6、7、8、9、10。每一种机号的叶片又可安装成15°、20°、25°、30°、35°五种角度。
本系列产品均采用叶轮直接装在电机轴上的直联结构，在叶轮圆周速度不超过60 m/s条件下配以三种转数：2900 r/min、1450 r/min、960 r/min。面对进风口方向看叶轮均为逆时针旋转。
由于叶轮直径大小、叶片安装角度、主轴转速快慢等不同，故其风量、风压及消耗动力亦随之不同，风压由31Pa~473Pa，风量由564m3/h ~48200m3/h 。（详见性能表）
通过风机的气体应不易燃、不易爆、无腐蚀性、无粘性物质及显著粉尘，其温度不得超过45℃。
本风机由叶轮、机壳、集风器三部分组成：
叶轮部：由叶片、轮毂等组成，叶片系圆弧薄板，由薄钢板冲压而成，按所需安装角焊于轮毂外圆上。
机壳部：由风筒、底座及支板等组成，均采用薄钢板及型材制成。风筒为直圆筒形，与叶轮之间有一定的间隙。
集风器部：为减少气流入口的损失，集风器制成圆弧流线型，由薄钢板冲压或旋压机旋压成形。
选 用
本书性表中的参数系风机在标准状况下的性能，所谓标准状况即：
t = 20℃ X = 50% P = 101325Pa ρ = 1.2kg/m3
当风机在非标准状况下工作时，其性能按下式换算：
式中： 、、、、ρ0 指标准状况下的风量、风压、功率、转速和空气密度。
、 、 、 、ρ使用工况下的的风量、风压、功率、转速和空气密度。
使用安装与维护
1. 本通风机可用在较长的管道内，相同机号的风机可串连安装，以增高风压。
2. 本通风机不得吊装使用。
3. 流过通风机的气体需清洁干燥，不得混有过多的杂质和水蒸气。
4. 安装前应详细检查通风机是否在包装、装卸、运输过程中被摔、被挤、被压而受损变形，如有，则必须修理完善，而后安装。
5. 安装时要注意检查各连接部分有无松动，叶轮与风筒间隙应均匀适当，不得刮蹭。
6. 进出风管道重量不得由风机风筒承受，安装时应另加支撑。无管道通风机进气口端须装集风器。
7. 风机底座必须与地基平面自然接合，不得敲打底座，强制连接，以防底座变形。安装时应校正底座，基本保持水平位置，然后拧紧螺栓。
8. 安装完毕后，须先进行试转，试转正常后方可正式使用。
9. 风机长期未使用时，须先检查各连接部分是否牢固可靠，叶轮与风筒间隙是否适宜，并经试运转后方可正式使用。
10. 经常注意风机在运转中有无异响、异震、异味等反常现象，并应及时检查修理。
11. 风机正式运转后应视使用情况，定期进行检修、加油。
12. 风机的移动、维修不得在运行中进行。
T40 型轴流通风机性能表
机 号 | 转 速 r/min | 叶 片 | 全 压 Pa | 风 量 m3/h | 轴 功 率 kW | 电 动 机 |
数 量 （个） | 角 度 （°） | 型 号 | 功 率 kW |
2.5 | 2900 | 4 | 15 20 25 30 35 | 125 138 140 149 184 | 1130 1451 1861 2009 2272 | 0.0578 0.0783 0.0992 0.1145 0.1657 | AO25612 AO25612 AO25622 AO25622 AO26312 | 0.09 0.09 0.12 0.12 0.18 |
1450 | 4 | 15 20 25 30 35 | 31 34 35 37 46 | 565 724 932 1012 1141 | 0.0072 0.0098 0.0124 0.0143 0.0207 | JWO6B−4 | 0.025 |
3 | 2900 | 4 | 15 20 25 30 35 | 180 199 202 215 266 | 1951 2498 3218 3481 3931 | 0.144 0.195 0.247 0.285 0.413 | AO26312 AO26322 AO26322 AO27112 AO27122 | 0.180 0.25 0.25 0.37 0.55 |
1450 | 4 | 15 20 25 30 35 | 45 50 51 54 67 | 976 1249 1609 1739 1958 | 0.0180 0.0244 0.0308 0.0356 0.0516 | AO25624 | 0.09 |
3.5 | 2900 | 4 | 15 20 25 30 35 | 245 272 274 292 363 | 3100 3971 5119 5519 6239 | 0.311 0.422 0.533 0.615 0.892 | AO27112 AO27122 AO27122 AO28012 Y802-2 | 0.37 0.55 0.55 0.75 1.1 |
1450 | 4 | 15 20 25 30 35 | 62 68 69 74 90 | 1552 1980 2560 2761 3121 | 0.0389 0.0528 0.0666 0.0769 0.1113 | AO25614 AO25614 AO25624 AO25624 AO26314 | 0.06 0.06 0.09 0.09 0.12 |
4 | 2900 | 4 | 15 20 25 30 35 | 321 355 359 382 473 | 4630 5918 7639 8240 9310 | 0.605 0.822 1.039 1.200 1.732 | Y802−2 Y802−2 Y802−2 Y90S−2 Y90L−2 | 1.1 1.1 1.1 1.5 2.2 |
1450 | 4 | 15 20 25 30 35 | 80 88 90 95 119 | 2318 2959 3820 4118 4658 | 0.0756 0.1027 0.1299 0.1500 0.2168 | AO27114 | 0.25 |
5 | 1450 | 4 | 15 20 25 30 35 | 125 138 140 149 184 | 4522 5789 7448 8050 9090 | 0.231 0.314 0.396 0.457 0.662 | Y802−4 | 0.75 |
960 | 4 | 15 20 25 30 35 | 54 61 62 66 81 | 2992 3830 4939 5332 6019 | 0.0669 0.0909 0.1149 0.1327 0.1920 | Y90S−6 | 0.25 |
T40 型轴流通风机性能表
机 号 | 转 速 r/min | 叶 片 | 全 压 Pa | 风 量 m3/h | 轴 功 率 kW | 电 动 机 |
数 量 （个） | 角 度 （°） | 型 号 | 功 率 kW |
6 | 1450 | 4 | 15 20 25 30 35 | 180 200 202 215 267 | 7808 9990 12899 13900 15700 | 0.575 0.780 0.986 1.138 1.650 | Y90S−4 Y90L−4 Y100L1−4 | 1.1 1.5 2.2 |
960 | 4 | 15 20 25 30 35 | 79 87 88 94 117 | 5159 6610 8510 9202 10400 | 0.167 0.227 0.286 0.331 0.476 | Y90S−6 | 0.75 |
7 | 1450 | 4 | 15 20 25 30 35 | 245 272 274 294 363 | 12398 15901 20498 22100 24998 | 1.240 1.690 2.130 2.470 3.570 | Y90L−4 Y100L1−4 Y100L2−4 Y112M-4 | 1.5 2.2 3 4 |
960 | 4 | 15 20 25 30 35 | 108 119 121 128 159 | 8201 10501 13500 14602 16494 | 0.360 0.490 0.619 0.715 1.034 | Y90S−6 Y90L−6 | 0.75 0.75 0.75 1.1 |
8 | 1450 | 4 | 15 20 25 30 35 | 321 355 359 381 473 | 18500 23699 30499 33001 37520 | 2.430 3.290 4.160 4.810 6.960 | Y100L2−4 Y112M−4 Y132S−4 Y132M−4 | 3 4 5.5 7.5 |
960 | 4 | 15 20 25 30 35 | 140 156 158 168 208 | 12301 15700 20200 21812 24700 | 0.703 0.954 1.210 1.400 2.020 | Y90L−6 Y100L−6 Y112M−6 | 1.1 1.5 2.2 |
9 | 960 | 4 | 15 20 25 30 35 | 177 197 199 212 263 | 17399 22298 28699 31100 31500 | 1.270 1.720 2.180 2.510 3.640 | Y100L−6 Y112M−6 Y132S−6 Y132M1−6 | 1.5 2.2 3 4 |
10 | 960 | 4 | 15 20 25 30 35 | 220 243 246 262 323 | 24001 30701 39337 42700 48200 | 2.150 2.910 3.680 4.260 6.150 | Y112M−6 Y132S−6 Y132M1−6 Y132M2−6 Y160M2−6 | 2.2 3 4 5.5 7.5 |

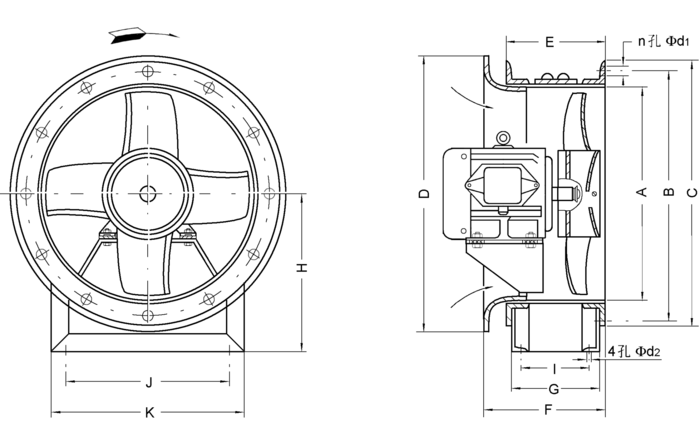

T40 型通风机外形及安装尺寸
单位：（mm）
机 号 | A | B | C | D | E | F | G | H | I | J | K | n孔 | Φd1 | Φd2 | 重量 kg |
2.5 3 3.5 4 5 6 7 8 9 10 | 253 303 354 404 505 606 707 808 909 1010 | 275 331 382 432 537 638 739 846 958 1059 | 296 353 404 454 565 666 767 872 994 1095 | 300 360 420 480 600 720 840 960 1080 1200 | 118 141 165 188 235 282 330 376 423 470 | 144 171 200 227 283 339 396 453 509 565 | 110 183 162 184 231 278 325 368 415 462 | 163 195 228 260 325 390 455 520 585 650 | 82 104 128 150 191 234 271 298 345 382 | 175 210 245 280 350 420 490 560 630 700 | 225 270 315 360 450 540 630 720 810 900 | 6 6 6 6 8 8 10 10 12 12 | 7 7 7 7 10 10 12 12 12 12 | 10 12 12 12 12 15 15 19 19 21 | |
